Guía de inicio rápido:Hub SONO Hub
Exención de responsabilidad: El usuario está obligado a observar y cumplir los manuales de instrucciones vigentes para todos los productos Vemaventuri utilizados.
01 Preparación
Nota: La calibración consiste en indicar al SONO Hub se comporta este hormigón para que el resultado de humedad coincida con la mezcla real. No estás modificando el hormigón, sino ajustando la configuración predeterminada para que el dispositivo interprete correctamente esta mezcla.
Requisitos:
• Informe de lote o diseño de mezcla con densidad húmeda de las materias primas y contenido de cemento procedentes de una fuente fiable
• La opción CHAR más adecuada para esta mezcla
• Valor de humedad conocido o método de referencia (DARR / secado en horno) para los controles del G-Set

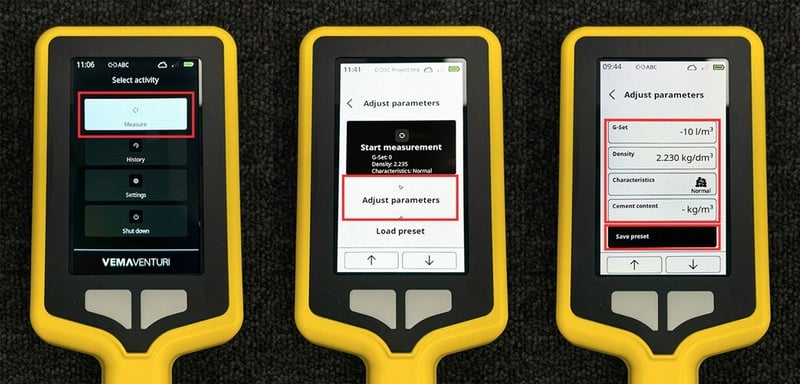

Flujo de trabajo de calibración:
1) Abre «Medir»
2) Pulsa en «Ajustar parámetros»
3) Ajustar con precisión (G-Set + Densidad + Carácter + Cemento)
4) Guardar preajuste
Consejo sobre presets: Guarda presets distintos para diferentes mezclas, fuentes y estaciones. Un G-Set que funciona en invierno puede que no resulte adecuado en las condiciones cálidas y secas del verano.
02 Parámetros
G-Set
- Función: Compensa el agua retenida en el árido que no está disponible de inmediato para la hidratación.

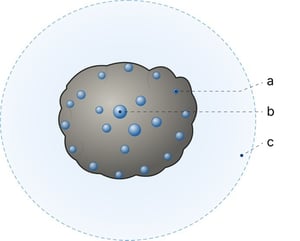

- Piénsalo así: El agregado es como una esponja mojada. Parte del agua queda atrapada y no se puede utilizar de inmediato.
a: Aguas superficiales
b: Agua del núcleo
c: Agua libre
- Método estándar: comparar SONO el contenido de agua conocido de un hormigón mezclado correctamente con áridos secados en superficie, o con un valor preciso de DARR o de secado en horno, y utilizar esa diferencia para establecer el valor de referencia G-Set.
- Ajuste in situ: El primer valor es el de referencia, pero en la práctica puede variar a medida que cambia la humedad del agregado. Si los resultados varían, investigue las posibles causas relacionadas con el dosificado o el muestreo antes de realizar ajustes.
- Tenga en cuenta lo siguiente: áridos reciclados, áridos de piedra caliza o calcáreos, piedra de dragado, pilas de material húmedo, lluvia y cambios estacionales.
CHAR

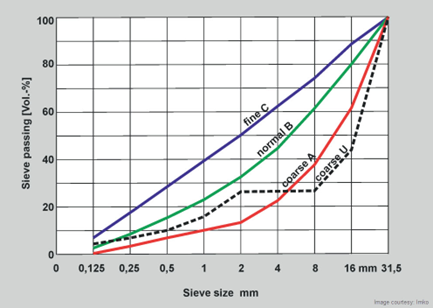

- Función: Indica al dispositivo el grado de finura o gruesor de la granulometría del árido.
- Regla rápida: Fino = arenoso / con mucho mortero. Normal = hormigón premezclado típico. Grueso = piedras más grandes y menosmortero. Especial = específico para la obra tras verificación.
- Por qué es importante: Cambia la forma en que el dispositivo interpreta la composición de los sedimentos y las aguas superficiales.
- Recomendación: Elige primero la gradación más cercana y, a continuación, compruébala con algunas verificaciones de control.
Densidad bruta (en húmedo)
- Función: Ayuda al radar a interpretar cómo se propaga la señal a través del hormigón
- Uso: Introduzca la densidad en bruto en estado húmedo obtenida de un ensayo de vibración, un cálculo de mezcla, los datos de entrega o un valor de laboratorio verificado.
- Por qué es importante: una densidad incorrecta puede alterar el resultado de la humedad, incluso aunque la receta de la mezcla no haya cambiado.
- Presta atención a: diferencias en la compactación, cambios en la proporción de áridos o el uso de un valor antiguo para una nueva mezcla.
Contenido de cemento
- Nota de la etiqueta: Utilice el valor de cemento exigido por la norma local aplicable para el cálculo de la relación agua-cemento. Puede referirse al contenido de ligante equivalente al cemento, en lugar de únicamente al cemento puro.
- Mezclas estándar: utilice el contenido de cemento indicado en el informe del lote o en el diseño de mezcla aprobado.
- Ejemplo (UE / EN 206-1): 314,4 cemento + (50 cenizas volantes × 0,4 = 20) + 17,5 humo de sílice = 351,9 kg/m³ de contenido equivalente en cemento.
- Importante: Este valor solo afecta a la relación agua/cemento calculada y no modifica el contenido de agua medido.
03 Método G-Set
Calibración de referencia
-
Empieza por el método manual o de referencia para un uso normal.
-
Utilice el contenido de agua conocido del hormigón mezclado correctamente con áridos secados en superficie, o un valor preciso de DARR/secado en horno.
-
Configure los valores correctos de CHAR y densidad en bruto.
- Mida la muestra fresca y compare el valor SONO el valor de referencia.
- Utiliza la diferencia como G-Set de referencia y, a continuación, guarda ese valor como preajuste para esta mezcla.
Adaptación del sitio
- Utilice el conjunto G de referencia guardado como punto de partida en la obra.
- Si los valores varían, compruebe primero las posibles causas en el hormigón o en el proceso de dosificación.
- Si las condiciones del lugar difieren sistemáticamente de las condiciones de referencia, ajuste el G-Set de trabajo a partir del valor de referencia y compruébelo en la siguiente muestra.

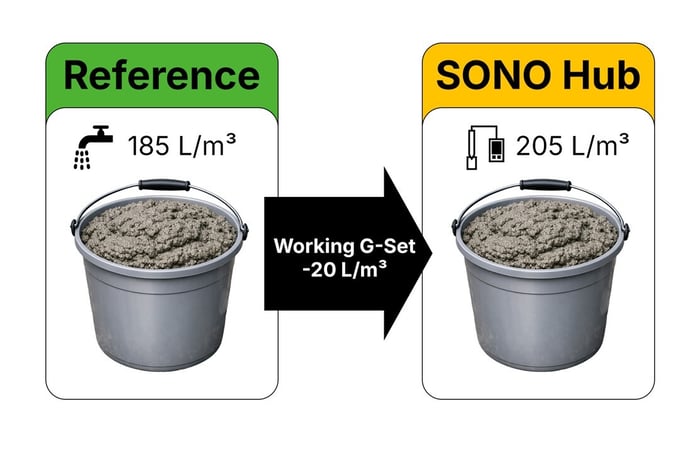

Ejemplo: SONO 205 L/m³ y referencia = 185 L/m³. El SONO es 20 L/m³ más alto, por lo que se debe reducir el G-Set de trabajo en 20 L/m³ y verificar en la siguiente muestra.
Comprobaciones de ajuste in situ:
Utilice las comprobaciones de ajuste in situ cuando:
-
los valores de las transacciones entre camiones varían de forma inusual
-
Los resultados del laboratorio y los del lugar no coinciden
-
las condiciones estacionales, de las reservas o de las fuentes de agregados cambian drásticamente
-
se utiliza árido reciclado o muy poroso
Nota: Los métodos de referencia establecen el G-Set inicial. Si el agua analizada se encuentra fuera de los límites esperados, investigue las posibles causas con la planta de hormigón antes de cambiar el G-Set.
